武汉岩海/嘉测JC-MG04D 全自动换向静载测试仪
应用场景
超高压全自动换向，精准加载，精准卸载 数据可直传云平台，在线生成检测报告 0.2%FS高精度数字压力表 50mm大量程无线数显位移传感器
产品详情
主要特点
采用直流变频油泵
具备全量程全自动换向能力
传感器信号传输距离大于50米
无线连接，具备自动识别能力
内置定位模块，能够实现测点精确定位
锂电池供电变频直流油泵，现场无需接交流电
无刷直流电机，无火花，低噪音，长寿命
全自动换向，换向压力高达55MPa以上
数据可直传云平台，在线生成检测报告
50mm大量程防水无线数显位移传感器，电池连续工作时长＞5000小时
0.2%FS高精度数字压力表
10.1英寸高亮TFT显示屏，工业实时Linux操作系统
手机可实时远程控制主机，距离不限，实现对静载试验的实时掌控
超长无线距离，实用有效距离＞700米
主机内置超大容量锂电池，续航时间超过10小时
嵌入式数据库海量存储数据，秒查工程信息及各项信息
内置国内外各种检测规范，内置美标规范，满足海内外检测要求
产品详情
应用领域
单桩、群桩、地基、基岩、孔底的抗压静载试验
单桩、锚桩、岩石锚杆的抗拔静载试验
土层锚杆、抗浮锚杆、支护锚杆抗拔试验
锚杆多循环基本试验、锚杆验收试验、锚杆蠕变试验
单桩水平静载试验、基桩自平衡静载试验
符合规范（部分）
JGJ79-2012 《建筑地基处理技术规范》
GB50007-2011 《建筑地基基础设计规范》
JGJ106-2014 《建筑基桩检测技术规范》
JGJT403-2017 《建筑基桩自平衡静载试验技术规程》
JGJT 282-2012 《高压喷射扩大头锚杆技术规程》
GB50202-2018 《建筑地基工程施工质量验收标准》
JGJ340-2015 《建筑地基检测技术规范》
GB50330-2013 《建筑边坡工程技术规范》
JGJ120-2012 《建筑基坑支护技术规程》
JGJT 401-2017 《锚杆检测与监测技术规程》
CECS 22:2005 《岩土锚杆技术规程》
各地方建筑基桩及地基基础规范
性能指标
主机 | 显示模式 | 10.1英寸1280×800高亮TFT屏，背光无级调节 |
操作系统 | 工业实时Linux操作系统 | |
数据上传 | 内置工业4G模块，秒传数据，并可同时上传到三个服务器 | |
连接方式 | 主机与前端机无线连接，ZigBee自动组网 | |
连接距离 | 连接距离达700米 | |
存 储 量 | 嵌入式数据库，海量存储数据 | |
检测规范 | 内置各种检测规范，内置美标规范 | |
扩展应用 | 配置有USB接口，方便扩展应用。 | |
供电模式 | 直流电、锂电池双重供电， 锂电池工作时长可达10小时。电压：DC12V±5%，功耗≤15W | |
环境温度 | 0℃～40℃允许长时间连续工作。 | |
外形尺寸 | 长×宽×厚（mm）：295×227×49。 | |
前端机 | 油泵类型 | 直流变频油泵，无火花，低噪音，长寿命 |
加卸载换向 | 全自动换向，换向压力＞55MPa。 | |
最大压强 | 70MPa | |
油泵供电 | 64V/30Ah | |
定 位 | 内置专业的工业定位模块，实现真正的测点定位。 | |
传感器连接 | 无线连接，自动识别。 | |
传输距离 | 传感器信号传输距离大于50米 | |
油箱容量 | 30L | |
外形尺寸 | 长×宽×厚（mm）：530×440×510。 | |
重 量 | 58 Kg（不含液压油） |
由于技术不断更新进步，技术参数及配置与实物差异之处以交机实物为准；另，图片上的机器可能包括附加设备。

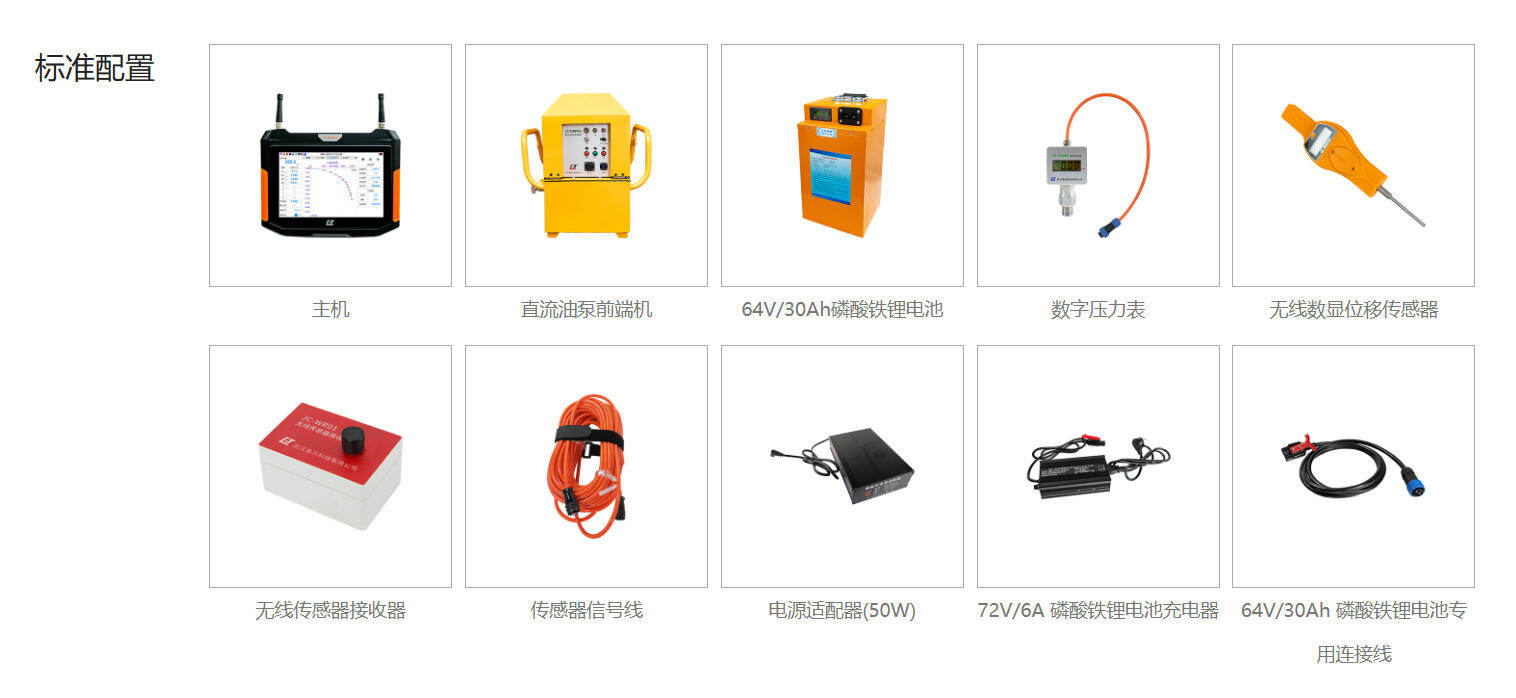

产品配置
